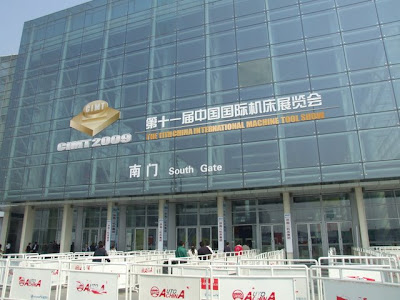

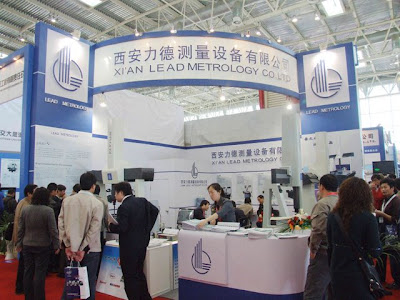

CIMT(中国国际机床展览会),世界四大机床名展之一,以其独特的魅力吸引着来自海内外制造业界的人士。在今年的CIMT2009展会上,力德公司将展示我们最新的三坐标、三次元产品研究成果和最具有竞争力的产品。我们欢迎各界朋友来我们的展位参观。





[img]http://lh4.ggpht.com/_lCYuUTXFjSA/Sf-j77iVE2I/AAAA...

查看更多...

分类:活动回顾 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 4

[原创]RPS:Reference Points System

RPS即汽车设计制造过程中贯穿前后的基准点系统,是目前在大众汽车及其配套厂家中应用的一种的定位体系,用来保证汽车零部件尺寸稳定性和零部件功能,保证产品质量稳定性方面。









RPS简单的讲,就是指基准一致性。它是指一种统一的和通用的,并带有相应公差范围的,在空间固定部件的基准体系,要求产品设计,制造和质量保证中使用一样的、共同适用的定位。RPS根据一系列原则,制定一些从开发到制造,检测直至批量装车各环节所有涉及到的人员共同遵循的定位点及其公差要求。



查看更多...

分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 362

逆向工程技术的应用

关键字:逆向工程



  仿制、仿造已经成为了我国一部分企业的固定生产方式,针对市场热门产品的仿造品屡见不鲜,逆向工程的广泛应用在其中起到了不可忽视的作用。于是,经常有人将逆向工程和非法仿制联系在一起,甚至提出了知识产权保护等法律层面的问题。实际上,逆向工程代表了一种非常高效的产品设计思路和方法。本文从逆向工程设计的概念出发,阐述了现代制造业中逆向工程的概念以及逆向工程在模具制造等行业中的作用。本文对于我们正确认识逆向工程技术有一定的意义。

  一、引言

  在国外,逆向工程已经作为一种先进的设计方法被引入到新产品的设计开发工作中。我国也有许多企业应用逆向工程技术,对竞争对手的产品进行改进,以避开艰苦的原型设计阶段,这是一种产品的再设计过程。所谓产品再设计,就是通过观察和测试某一种产品,对其进行初始化,然后拆开产品,逐一分析单个零件的组成、功能、装配公差和制造过程。这些工作的目的就是要充分理解产品的制造过程,并以此为基础在子系统和零件层面上,优化设计出一种更好的产品。美国的许多工程学院开设了逆向工程课程,教授学生用再设计代替原型设计,作为解决设计问题的一种方法。近年来,在汽车、电子产品等领域人们越来越多地采用逆向工程技术,来部分替代使用多年的原型设计方法。

  二、逆向工程的概念

  逆向工程(Reverse Engineering,RE)是对产品设计过程的一种描述。在工程技术人员的一般概念中,产品设计过程是一个从无到有的过程:设计人员首先构思产品的外形、性能和大致的技术参数等,然后利用CAD技术建立产品的三维数字化模型,最终将这个模型转入制造流程,完成产品的整个设计制造周期。这样的产品设计过程我们可以称之为“正向设计”。逆向工程则是一个“从有到无”的过程。简单地说,逆向工程就是根据已经存在的产品模型,反向推出产品的设计数据(包括设计图纸或数字模型)的过程。

查看更多...

分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 94

如何利用三坐标进行曲面检测

1.引言
从60年代初发明到现在,三坐标测量机(CMM)在制造业得到世界范围广泛应用,成为3D检测工业标准设备。三坐标测量技术得到迅速发展,而配套检测软件的发展,更是突飞猛进。最早的三坐标测量机只能显示XYZ坐标,而目前的各种检测软件几乎可以解决用户的绝大部分问题。软件日益成为影响用户使用好坏的关键所在。

2
.CMM测量软件发展趋势
对于传统的三坐标测量机检测来说,通常是设计部门提供二维图纸,检验部门根据图纸对工件进行尺寸及形位公差的检测。随着三维CAD软件的应用,越来越多的技术部门使用三维CAD建模技术进行设计。因此,各坐标机厂家纷纷推出了基于三维CAD技术的测量软件,直接将客户设计好的三维CAD模型导入测量软件进行检测。这样做的优点非常明显,不需要额外的图纸,理论值可以直接捕获,更可以进行测量仿真,测头干涉检查等,所以,受到用户的一致好评。基于CAD的测量成为目前三坐标测量软件的发展热点。
在CAD设计中,一般的规则工件通过基本的特征命令即可完成三维实体设计,比如拉伸、打孔等,对于此类工件的检测,相对比较简单。随着工业造型的发展,以及加工中心的应用,越来越多的工件被设计成复杂的形状表面,比如覆盖件、内饰件等。曲线曲面的建构技术在CAD造型中属于比较高级的设计范畴,许多高档三维CAD软件都有专门的曲线、曲面处理模块,使得用户可以设计出B级甚至A级曲面。曲面类工件的检测,对三坐标测量软件提出了更高的要求。

3
.CMM曲面检测
3
.1传统测量方法
在没有采用CAD数模的情况下用三坐标测量机对曲面件检测,通常是,先在CAD软件里用相关命令在曲面数模上生成截面线和点的坐标,以此作为理论值,控制测量机到对应的位置,进行检测,并比较坐标值的偏离。这种方法需要设计人员额外提供理论数据,同时测头测尖球径的补偿不容易准确实现,对于单点测量来说,由于无法确定矢量方向,测头的补偿根本无法实现。因此,这种办法具有一定的局限性。
3.2基于3D数模的测量
利用曲面数模对曲面进行检测是CMM测量技术发展的需要。由于曲面建构技术比较复杂,在CAD应用范畴里也属于高端技术,一般由专业的CAD/CAM系统完成。在测量软件内,则是通过导入设计数模而利用的问题。为了实现这一目的,就必须解决好四个方面的技术问题:数模导入接口、对齐、测尖补偿、理论值捕获。
一、数模导入接口
利用数模进行检测,首先要做的工作,当然是保证数模正确导入到测量软件。事实上,由于技术、利益等众所周知的原因,全世界各大CAD制造商各自开发着不同的软件和格式,例如国内影响比较大的UG、PROE、CATIA等,均不能直接互读文件。
为了解决这一矛盾,国际上建立了一系列的数据交换标准,如国际标准数据交换STEP(Standard for the Exchange of Product Model Data),美国的初始图形交换标准IGES (Initial Graphics Exchange Specification)等。尽管IGES标准存在数据文件大、转换时间长、信息不够全等缺点,但不可否认,它是目前应用最广泛的接口标准,绝大部分CAD软件均支持该标准,我国也将IGES作为推荐标准。
目前具备数模检测功能的测量机软件,均支持IGES格式。差异基本上主要体现在复杂数模输入后个别曲面的丢失、破损,还有就是导入速度的快慢。对于一个10M的数模,有的可能用几十秒钟,有的可能要几分钟。目前市面上比较有名的CMM测量软件,均基本较好的解决了这一问题。图1为中测量仪自主研发的ZCRMDT测量软件,导入数模到检测软件的情况,数模大小46M多。
针对目前主流CAD软件,一些测量机软件商也开发了各种直读接口,如UG文件直读、PROE文件直读等,不需中间文件格式转换,避免了转换带来的影响。不过,这种接口一般都需要另外购买。
二、对齐
对齐(Align)是三坐标测量机软件的一项重要内容,无论有无数模,都必须通过对齐,将机器坐标系与工件坐标系保持一致,测量值才具有可比性。
对于箱体类零件,基本都采用3-2-1方式建坐标,利用面、线、点特征来确定坐标轴和原点,通过建立工件坐标系来将工件找正,这也是最基本、最准确的对齐方法。应尽量选用加工好、范围大的特征来作为建坐标基准,以减小对齐产生的误差。通常,对于建立的坐标系,还需要可以进行平移、旋转等操作,以产生新的对齐。
对于不规则形体,计算就要复杂得多。如果工件上有明确的特征点,如3个孔心,则通常测量出实际值,与理论值对应,进行3点找正。
我们经常会遇到工件上没有明确特征的情况,即我们无法准确的将测量值和理论值直接对应。对于该情况,测量软件常用的是迭代找正的方法。对于单点触发采数的测量机,通常是软件在数模曲面上选取多点作为目标点,所选取的点应能在全部6个自由度上固定零件,以防零件出现旋转和移动,然后将测量机移动到工件上尽量对应的位置采集实测点,软件将测量点在数模上目标点的附近区域进行迭代找正,直到找正误差在指定的精度内。有的测量软件在迭代超差时,将指导你重新测量到更接近的点进行更准确的计算。
还有种情况是直接测量多个点,软件将该点群与理论数模进行最佳匹配计算,将点群与数模一步步对齐,直到点群与数模的偏差均方根最小。该方法点数越多越准,但同时计算越复杂,对计算机要求较高,通常在扫描点云的对齐中,用得比较多。
尽管每种软件关于对齐都有不同的分类和特点,但基本主要采用以上方法。
三、测尖补偿
目前,三坐标测量机用得最多的是机械触发式测头,配以红宝石测针,必然会带来测尖补偿的问题。
对于平面、圆等标准特征,可以通过整体偏置的方式自动补偿测头,对于连续扫描的曲线,也可以用同样的方式自动处理。但对于曲面测量时经常遇到的单点测量,如何解决测尖补偿问题呢?
要单独对一点进行补偿,则必须知道补偿的方向矢量,也即是接触点处的法向矢量方向。为了找到该法线方向,比较准确的做法是,在测点的周边测量个微平面,以该微平面的法向视为测点处曲面的法向,从而完成测尖补偿。
对于工件测点附本身曲率变化不大的地方,或者工件与数模本身偏差较小的情况下,如果要求不高,为了减少采点数,也可以不测量微平面,软件直接以测点刺穿数模的方向矢量进行测尖补偿,即以数模上该处的法向矢量代替工件上实测处的法向矢量做为测尖补偿的方向。但是如果工件与数模本身该处曲率偏差大,则测尖补偿将不准,导致测量数据不可靠。
对于非接触式测头,不存在测尖补偿问题。
四、理论值捕获
在解决了数模的导入和对齐后,理论值的捕获就比较简单。对于圆等标准特征,软件只需要能从CAD数模上选取识别该特征,即可直接从其特性中提取理论值。对于自动测量来说,就可以直接根据数模特征进行编程,指导机器运行到特征的理论值位置附近进行测量。
对于曲面工件上的点,通常分为曲面点和边缘点,有的软件分得更细。对于曲面上的点,通过直接测量,测量点沿数模曲面法向投影到曲面上,即可获得理论点。但边缘点就不同了,边缘是CAD曲面的边界所在,例如,钣金件的边,最简单的如方体的棱边等。如果要检测边缘上的点,由于测针无法直接准确测量到,并且测头的补偿方向无法确定,因此,无法直接测量,只能采用间接测量的方式。通常,其处理原理如图3所示,为了测量边缘上P点,可以在其两边测点。此例采用前3点用于确定上面,第4,5点确定边界方向,而最后一点6确定目标点的位置,其投射到前面确定的边所产生的点,视为边缘测量点,其理论值为数模中曲面边缘距其最近点。
通过以上方式,即可实现边缘点的检测。具体到不同软件,可能有不同的处理方法。

4
.曲面测量软件现状
基于3D数模对曲面工件进行检测,在三坐标机测量里属于高级应用范畴,一般在高端测量软件才包含该功能。目前国内市场上比较常见的如PC-DMIS的 CAD++版,VIRTUL DMIS等,它们是由WILCOX、ENTELEGENCE等专业测量机软件公司开发而成。POWER INSPECT软件由于其在数模处理上的功能较强,也被引用到坐标机上,它是由英国的CAD/CAM软件商DELCAM提供,这也体现了测量机软件与CAD软件结合越来越紧密的趋势。
事实上,对于曲面质量评价,作为曲面建构、编辑、分析的一部分,CAD软件制造商较早就有比较好的解决办法,尤其是在逆向工程处理软件,在将采集的点云处理成曲面后,往往需要比较点云和设计曲线、曲面的偏离,以便在保证精度的同时提高表面质量。图4为imageware中对点云与曲面的比较分析,并以不同颜色梯度表示结果。

5
.ZCRMDT测量软件的研发
国内对于测量软件的研发相对滞后,对于需要具备数模检测等高级功能的,一般都配套国外软件。中国测试技术研究院测量仪器研究所(中测量仪)推出的ZCRMDT手动版测量软件,完全的三维图形化测量环境,支持数模导入,测头轨迹动态模拟,可视化测量,视图旋转、缩放,图形选取,实现了利用曲面数模进行检测的功能,值得一提的是,还可以利用CAD平台的功能对数模进行编辑处理。图5为利用ZCRMDT软件对一曲面检具进行检测,软件将工件上测量点直接与数模比较,得出偏差,检验人员根据结果对该点进行调整,直到偏差在许可的范围内。
从技术水平来看,ZCRMDT软件作为一款手动版测量软件,已达到或接近国外同类软件的水平,在国内处于先进地位,同时,相对于国外软件,具有明显的价格优势。目前,ZCRMDT软件已配套于中测量仪生产的手动测量机上,被全国数十家用户所采用,使客户不需花太多钱就可以实现先进测量功能,解决了客户的测量问题。

6
.结束语
基于3D数模的三坐标曲面检测技术属于一项综合性强的高级测量技术,涉及到CAD、三坐标测量机、软件编程及计量等专业学科,绝非简单一篇文章所能囊括,本文为笔者工作中对相关软件的测试和开发经验的一点体会,特提出与大家共同探讨。随着三坐标测量技术的发展,三坐标测量软件必定会取得更加长足的进步。



分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 25

三坐标叶片检测模块分析

介绍
    RationalDMIS包含的叶片检测模块是用于航空叶片的检测和分析。通过检测报告和图形显示,该模块可以标识出航空叶片的各种关键参数,为航空叶片的维修,制造提供了有力的支持。


界面
1:图形显示区
图形显示区用于显示叶片数据和计算后的各种关键参数。


工具条

按钮名称

功能

调整图形

将叶片图形调整到与窗口大小最佳匹配显示

放大

放大叶片图形

缩小

缩小叶片图形

选择放大

将用户选择的矩形范围内的图形放大到和窗口大小最佳匹配显示

平移

平移叶片图形

显示

可以有选择地显示叶片的计算结果

删除

删除某些的测量点

设置颜色

设置关键数据图形显示的颜色

轮廓

显示叶片的轮廓结算结果

拟和

对叶片进行拟和计算

GuillotineGage模拟

计算模拟GuillotineGage

输出

将计算结果输出到PDF文件

2:数据显示区

    数据区中有两个窗口,右边的窗口叶片数据管理窗口,左边的窗口为叶片的计算关键参数显示窗口。
叶片数据管理窗口:
    可以导入任意多个理论/实际的叶片数据,可以删除叶片数据,也可以设置是否显示理论或者实际叶片。双击Section项目,会在左边的窗口中显示叶片的计算关键参数。(具体的操作见下面的详细解释)
叶片参数显示窗口:
    用于显示叶片的各种计算后的数据。用户可以在这里看到头圆/尾圆半径,最大厚度,最大长度等等叶片的关键数据。
操作步骤
1:导入叶片截面数据
导入叶片截面数据有两种方法:
A:通过数据区窗口导入,如图所示:


    打开叶片数据管理窗口,在“叶片”项目上右键单击鼠标,弹出菜单,选择“创建新叶片”。这时程序会在“叶片”项目下新建立一个叫做“BLADE1”的新叶片工程。BLADE1叶片工程可以包含多个叶片截面测量数据。每个叶片工程代表一个真实的叶片。RationalDIMS可以同时测量计算多个真实叶片。
接着在新建的“BLADE1”项目上右键单击鼠标,弹出菜单。如下图所示:


    可以选择“导入新理论叶片”或者“导入新实际叶片”,选择后将弹出“读取点云数据”对话框,请选择所要读入的叶片数据文件。读入叶片数据后,RationalDMIS会立即开始计算叶片截面的各种参数,计算完成后,会在图形区中显示这个叶片截面图形,并在数据区中“BLADE1”工程下面增加一个“SECTION1”项目.如下图所示:

在新建的”SECTION1”项目下,右键单击鼠标,弹出菜单,如下图所示:

    选择“导入实际叶片”,就可以导入”SECTION1”叶片的实际数据文件了。如此反复,可以导入任意多个叶片数据。
B:通过测量的曲线数据导入。
在RationalDMIS的元素窗口中,导入点云数据,如下图所示:


然后拖放点云元素到”曲线”元素上,产生一个新曲线元素,如下图所示:

最后将新曲线元素拖放到叶片数据窗口中,如下图所示:

2:显示叶片截面关键数据
    双击叶片数据管理窗口中,某个叶片截面(SECTION)项目,之后,程序会在另外一个窗口中显示出这个SECTION的所有关键数据


     当用户在属性数据窗口中,选择了某个数据,那么图形图会同时放大显示这个关键数据。例如,用户选择了“头圆半径”的项目,那么图形区就会把计算所得的头圆放大显示出来。

选择“弦长”

3:其它关键数据计算
A:剖面轮廓计算:
    在图形区的工具栏中,点击轮廓按钮,弹出菜单,选择“轮廓”菜单,RationalDMIS会根据理论/实际数据,计算出所有理论测量点到实际叶片的距离。用户可以在数据区中查看所有的轮廓数据。用户选择菜单中“放大”菜单,来调整图形中轮廓线的大小。


B:拟和计算
    在图形区的工具栏中,点击拟和按钮,弹出菜单,选择“2点拟和”菜单”,RationalDMIS会计算出所有实际叶片到理论叶片的变换矩阵,其中有平移数据和旋转数据,用户可以在数据区中查看。用户选择菜单中“重置拟和”菜单,可以取消拟和计算的结果


C:GuillotineGage模拟计算
    在图形区的工具栏中,点击GuillotineGage模拟按钮,RationalDMIS会计算出GuillotineGage的位置


D:输出
    在图形区的工具栏中,点击“输出”按钮,弹出“保存PDF”文件对话框,选择保存文件的名称目录,选择模版的类型,就可以产生一个PDF类型的输出报告。

分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 0

图文介绍三坐标几种测头应用

球形测头(Ball Stylus)
球形测头的用途及特征:
多用于尺寸, 形象, 坐标测量等;
球直径一般为0.3 ~ 8.0mm,多样使用;
材料主要使用硬度高,耐磨性强的工业用红宝石。


星形测头(Star Stylus)
用于多形态的多样工件测量;
同时校正并使用多个测头,所以可以使测头运动最小化,并测量侧面的孔或槽等;
使用和球形测头一样的方法进行校正。


圆柱形测头的特征
适用于利用圆柱形的侧面,测量薄断面间的尺寸,曲线形象 或加工的孔等;
只有圆柱形的断面方向的测量有效,轴方向上测量困难的情况很多(圆柱形的底部分加工成和圆柱形轴同心的球模样时,在轴方向上的测量也可能);
使用圆柱形测头整体(高度)时,圆柱形轴和三坐标测量机轴要一致(一般最好在同一断面内进行测量)。


盘形测头(Disk Probe)
在球的中心附近截断做成的盘模样的测头;
盘形断面的形象因为是球,所以校正原理和球形测头相同;
利用外侧直径部分或厚度部分进行测量;
适用于测量瓶颈面间的尺寸, 槽的宽或形象等的;
利用环规校正较便利。


点式测头
一般的XY测量时不使用;
用于测量精密度低的螺丝槽,标示的点或裂纹划痕等;
比起使用具有半径的点式测头的情况,可能精密的进行校正,用于测量非常小的孔的位置等。


查看更多...

分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 0

制造行业:提高测量技术势在必行

  在高质量产品的制造和高效率生产环境的构建中,测量技术起到了很大的作用,其重要性与日俱增。尤其在生产国际化、全球经济一体化迅速发展的时期,要求不同地区生产的高精度零部件,必须具有良好的互换性,因此,急需建立一种基于国际标准的拥有极佳测量精度及可靠性的测量体制。
为了满足上述要求,精密测量仪器必须具有更高的精度、质量和可靠性。各个仪器生产厂商也都在积极开发功能更强、服务性能更好的新产品,而从中我们可以看到测量仪器的最新动向。

  加工和测量犹如车上的两个轮子

  近年来,随着经济的复苏,制造业设备运转率不断提高,长期处于不景气的测量仪器生产也有较大的增长。日本通商产业省机械统计资料表明,2003年精密测量机(含光学测量机)的产值比2002年增长20.7%,2004年1~6月,比2003年同期增长22.1%。

  目前,生产现场非常重视提高加工效率和降低生产成本,其中,最重要的便是生产出高质量的产品。为此,必须实行严格的质量管理,只有在保证高质量生产的前提下,制造业才能生存和发展。作为保证制造业顺利发展的重要手段,高精度零部件构成的加工机床和由高精度测量仪器组合集成的加工生产线构建成的自律式加工系统,是很有必要的。据此可以预计,今后,市场对用于质量管理的测量系统和机器设备的需求将不断增长。

  制造业生产现场对测量仪器及装置的要求大致如下:①能够适应广泛范围的环境温度;②抗污染和防振动性能优异;③测量重复精度高;④使用方便。目前,各厂家以便于在加工环境使用为前提,正积极地开发新产品,这些新产品能够进行高速、高精度测量,而且稳定性极佳,操作便捷。

  在测量技术方面,日本精密测量仪器工业协会常务理事龟井明敏指出:“任何一种加工设备,无论其多么先进,均会出现由热变形引起的偏移和由工具磨损产生的误差,而要掌握这些偏移和误差,则必须依靠测量技术。”龟井认为,在现场加工过程中,进行测量作业的目标应该是:“①判断产品质量是否合格:即在加工过程中配置测量环节,保证其能够进行最终加工;②检测工具磨损、热变形等引起的误差:根据输出的补偿信号,采取相应的措施;③选取生产节拍和制品精度的最佳配合:不仅要保证所选适应技术等绝对精度,还应保证获得相对精度,从而提高总体生产效率。在这些过程中,测量技术起着举足轻重的作用。”

  不久前举办的第22届日本国际机床工具展览会(JIMTOF 2008)上反映出,人们普遍认识到测量技术在产品质量管理中的重要作用,因此,在测量仪器相关展台前,参观者总是络绎不绝。

  提高测量技术的认识

  在汽车零件及其它各种机械零件的测量中,目前已大量采用三坐标测量机,在电气及电子零件测量方面,则大量采用显微镜或图像测量仪。随着加工精度的提高,测量精度的要求也不断提高。目前,测量精度达1μm以内的超高精度三坐标测量机、显微镜、图像测量机等已开始普及。其中,初项(首项)误差为0.35μm的三坐标测量机已投放市场。另外,整个零件均采用摄像头(照相机)或激光进行测量,并可对尺寸测量及整体形貌进行评价的测量机也已大量使用。

    近期,人们对大幅度提高测量精度极为关注。原来为0.1mm左右的精度,现在已能达到10μm甚至几μm的水平。带摄像头的专用测量机或三坐标测量机已配置带有在线激光测头系统等附属装置,使之具有多种测量功能。
另外,推出的能与接触式测头自动切换、配备轻而小的图像测头的三坐标测量机,可在一台仪器上实现接触式和非接触式的测量。

  如何抑制高速运动和加减速时产生的振动,提高测量机的可靠性,也是人们关注的问题。各公司在设计产品时,均尽可能提高测量机的刚性和采用高水平的驱动控制技术,以减轻测量过程中的振动。

  目前,在测量仪器制造业中,各方面均占有很大优势的三丰公司(Mitutoyo)、德国卡尔蔡司+东京精密形成了三大巨头鼎立态势。当然,还有一些公司分别以其独创的技术,尽可能开展一些有别于同行企业的营销战略。譬如阿卡西公司就特别重视抑制振动的技术,为了满足用户对高灵敏度、高分辨力振动消除器的需求,该公司将进一步扩大多种振动消除器系列产品的销售业务。大塞公司是一家自动测量检测机生产企业,该公司将根据市场需求变化及不同用户的特殊需要,开发出新的软件技术,以满足用户的需求。

  更高精度要求的应对和竞争
  目前,尺寸精度已经由单纯的长度测量进入了综合的形状测量阶段。随着制品不断向高精度和高质量化发展,对测量技术也提出了更严格的要求。
  作为长度基准的测量尺领域内,一方面长度增加和高分辨力是发展的趋势,而对应于按顺序对微细刻划线技术的增量式测量,已经开发出不计数就能检测出测量尺位置的绝对式测量尺。索尼公司已开发出短波长磁尺,牌号为SR33/34,并已作为商品投放市场,这种刻度尺采用高密度磁性材料,抗环境干扰性优异,操作方便,采用屏蔽式结构,响应速度为150m/min。
  用于角度测量的圆编码器(角度传感器)也已开发出可进行绝对测量的新产品。如海登海因公司已开发出可检测绝对位置角度的绝对测量型圆编码器RCN827,其特点是:①采用φ100mm大口径中空轴;②外表设有油槽,可排除冷却润滑液;③配有自共振频率范围广的软件,可控制性能良好;④最高操作速度300rpm;⑤最小分辨力为27bit/r。
  为了满足设备小型化的测量要求,西铁城钟表公司开发出30×16.5mm极小尺寸的长编码器测量单元,最小读数1μm,量程3mm。
  在齿轮测量方面,对形状精度要求极为严格,大阪精密机械公司开发出一种高精度齿轮测量仪MGL-26(见图1),其特点是:①采用高精度激光位置检测传感器,可精密测量出齿面形状;②可自动计算出误差值;③由于采用激光测量,可避免过去测量机驱动系统产生的振动;④测量重复精度0.3μm,最小分辨力达1nm。

  在轴类工件测量方面,已开发出采用CCD阵列传感器的非接触测量技术,可在数10s时间内,测量出旋转轴的长度、直径、同轴度、圆度、重直度及跳动等多种数据。如Tesa公司开发出一种CNC非接触式轴类零件测量仪TESASCAN,其测量精度为2+0.01Dμm(D为被测量件的直径)。
  在圆度、圆柱度测量仪方面,对其测量精度的要求进一步提高,尤其是随着微小孔和微细零件测量需求的增多,各公司相继开发出能够满足高精度测量指标的产品。
  Taylor Hobson公司开发出一种全自动圆度测量仪Talyrond295,其特点是:①依靠高速调同心和调水平机构,工件能很容易的迅速调整安装。由于工件和仪器发生干涉的可能性小,测量范围广;②采用新开发的可动防振台、防风罩,测量精度稳定;③在机器校正方面,已获得英国UKAS(英国检测协会)的检测鉴定保证书规定的各种相关数据,便于用户购置该机后,进行对比检测;④配有高速找正机构及水平测量器,工件可快速定位进行测量。该公司负责人指出:“目前,圆度测量仪和表面粗糙度检查仪虽已制定了行业标准,但只能在表面质量和圆度精度测量方面满足用户的需要。随着自动化的迅速进展,广大用户要求快速测量工件的整体形状精度,这已成为该领域近期的发展趋势。”“该领域目前正由接触式测量向非接触测量过渡,Taylor Hobson公司开发出一种综合测量仪CLI 2000,可在大范围(□200mm)采用接触式和非接触式两种方式进行测量。公司还销售一种与超精密镜面加工机床NANOFORM850(纳米级)配套的测量仪,目前,公司正以超精密测量技术为战略性开发方向。”
  在表面粗糙度测量方面,各公司已开发出能一次将表面粗糙度和轮廓形状检测出来的表面形状测量仪。如三丰公司的CS-5000CNC,可自动测量工件的表面形状,而且可同时对多个同一类型或不同类型工件进行测量。东京精密公司开发出一种牌号为SURFCOM 2000 DX的测量仪,驱动部分采用直线电机,可实现低振动高速驱动,测量精度和测量效率均大幅度提高。
  激光测量系统方面,雷尼肖公司开发的ML 10测量系统适用于机械加工现场,可保持很高的可靠性,定位精度为±0.7ppm(0~40℃条件下),分辨力为0.001μm,可用于超精密测量领域。东京贸易技术系统公司的Leica激光跟踪仪,利用激光线性光传感器进行非接触测量,测量范围的半径达40m,测量精度为25μm/2.5m。

  在图像测量系统方面,三丰公司开发出一种快速扫描系统Quick vision,它可以不停止地进行高速图像测量,测量效率比过去提高数倍。YKT公司开发出的显微摄像系统,是在美国OGP公司生产的直接录像显微镜(VDM)上使用配置光纤光源的EDF镜片,能显示出大深度小孔和看不见的被测物体,获得彩色三维图像。

  接触和非接触测量的优劣之争

  三坐标测量机是形状测量的主导产品,目前,三坐标测量正在开发能够适应测量环境变化的新机种,这种新型三坐标测量机在保持原有精密测量性能的前提下,可以离开恒温恒湿的测量室,在机械加工现场或装配到机床上使用。例如三丰公司开发的新产品MACH-V9106,便是一种可进行在线测量的三坐标测量机,它具有很高的测量效率,最大移动速度866mm/s,最大加速度0.86G,指示误差E=2.5+3L/1000μm。该测量机的环境适应性能十分优异,标准产品带有温度补偿功能,可在15~35℃环境条件下使用。

   东京精密公司开发出一种能适应环境变化的三坐标测量机GageMax(与卡尔蔡司公司合作生产),它不需要专用检测室即可进行高精度测量。GageMax为悬臂式测量机,所需安置面积较小,可实时处理生产线上反馈的信息,为了补偿工件温度变化,测量机配有相应的温度传感器,在15~40℃的环境条件,可保证获得良好的测量精度。


  DEA开发出了DCC GAGE等CNC三坐标测量机,并已正式投放市场。这种测量机采用独立的二段减速系统,可进行高速测量,移动速度305mm/s,加速度为290mm/s2。

  目前,在几何参数测量方面,由于精度要求和传统操作习惯的缘故,测量时大都使用接触传感器。不过,随着非接触式传感器品种的增多,非接触式测量的范围正在不断扩大。非接触传感器的测量效率非常高,如在自由曲面整体评价或厚度判断、反求工程等领域的测量中,可快速连续获得由数万个点形成的点阵参数。工件形状变得复杂时,非接触传感器的姿态也将随之相应改变。因此,采用按编程可自动改变测量形式进行精密测量的三坐标测量方式,对提高测量效果将更为有利。

  接触式和非接触式测量方法孰优孰次,是测量技术行业长期议论的话题。有关人士指出:“近来,非接触式测量虽已逐渐成为主流,但要获得高度精确的测量值,则仍需进行接触测量。非接触式测量速度快,可减轻对工件的损伤,与接触式测量相比较,优点很多。但在测量精度和稳定性方面,接触式测量仍高出一筹。接触式测量是测头与工件表面的某一个点接触进行测量,沿着工件形状进行扫描,可在短时间内高密度地获得大量点数,测量点数越多,越能获得更为正确的形状参数。”

  测量技术的展望

  通过问卷调查,测量机用户的需求动向和测量技术的发展前景可归纳如下:

  (1)“随着防振要求的提高,测量机正向两极分化的方向发展,面向汽车行业用户的测量机,通常均为价格较便宜(不需要很高精度)的机种,另一类则是用于设备检测、防灾、防震领域的高灵敏度机种。根据不同的用途,要求开发相应的最佳测量技术。”(阿卡西公司)

  (2)“刀具预调测量仪,目前正由投影仪类型向监测器类型转变。”(大阪工机公司)“仪表校正等精密工具的测量需求增多。”(柯灵斯公司)

  (3)“特殊零件的测量增多,这些零件采用接触式测量时,往往会因测量力而变形;采用非接触式测量又易出现精度不稳定,因此,需要开发新型测量技术。”(西铁城钟表公司)

  (4)“市场需要易于操作的非接触式测量技术。”(FARO日本公司)“测量技术应便于操作,且具有多种功能。同时,应配装千分尺和个人计算机等装置,提高测量机的附加值。”(大塞公司)

  (5)“用户希望开发出高精度、高速、低价格的齿轮测量机。”(大阪精密机械公司)

  (6)“汽车行业存在着减少最终集中测试的趋势。主动检测和在线(序后)检测等在加工中得到推广应用。其中,在保证质量方面,许多用户希望测量技术能实现数据的无线传输。”(日本电气)

  如上所述,测量技术的主攻方面仍然是进一步提高测量精度;同时,人们对测量技术的重要性和存在价值的认识应大幅度提高,这是测量技术今后不断发展的巨大推动力。

分类:行业箴言 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 167


    国务院3月8日召开会议,部署落实《国务院关于加快振兴装备制造业的若干意见》有关工作。
中共中央政治局委员、国务院副总理曾培炎主持会议并指出,振兴装备制造业是党的十六大提出的一项战略任务。当前,要抓紧落实国务院出台的各项政策措施,通过完善体制机制,加大政策支持力度,增强自主创新能力,加快形成能够满足国民经济发展需要,具有较强国际竞争力的装备制造业体系。

    种种迹象表明,一个关于振兴装备制造业的纲领性文件--《国务院关于加快振兴装备制造业的若干意见》,即将正式出台。曾培炎副总理在谈到这个文件时特别强调,振兴中国装备制造业“要体现国家意志”--可谓一语中的。

    那么,振兴装备制造业的国家意志究竟体现在哪些方面呢?

    首先,充分认识振兴中国装备制造业的重要性和紧迫性。装备制造业是为国民经济和国家安全提供装备的产业的总称。一方面,我国装备制造业经过建国五十余年的发展,取得了令人瞩目的成就,形成了门类齐全、具有相当规模和一定水平的产业体系,成为我国经济发展的重要支柱产业。另一方面,目前我国制造业水平尤其是装备制造业水平,与国际先进水平还存在明显的差距。现在世界上都说中国是制造大国,但实际上仍然只是一些低附加值的加工贸易的比重大,装备制造业的发展仍然处于被动状态。因此,体现振兴装备制造业的国家意志,就要提高对振兴装备制造业的重视程度。要充分认识到,装备制造业既是高技术的载体,也是产业升级的手段。20世纪兴起的信息技术、核技术、空间技术等,无一不是通过装备制造业创造出来的。一言以蔽之,装备制造业是国家的战略产业,是实现新型工业化的必备条件,是衡量一个国家国际竞争力的重要标志,是决定我国在国际分工中地位的关键因素。世界上的经济强国如美国、日本等都非常重视发展本国的装备工业,并有极其完善和有效的振兴办法。我国要打造自己的竞争力,装备制造业的现状必须改变。所以国务院有关负责同志在谈到振兴装备制造业时慨然道:这件事做好了将利国利民,积功积德。

    其次,充分发挥政策的引导作用。体现振兴装备制造业的国家意志,国家的一系列政策势必会有目的地向装备制造业倾斜。以机床工具行业为例,从1998年以来,国家对机床工具行业符合一定条件的企业给予增值税返还政策,促使机床行业的排头兵企业和科研院所积极参与国家推进的数控机床产业化工程。而加快振兴装备制造业,进一步加大了政策的支持力度。例如,进一步完善促进装备制造业振兴的政策法规和标准体系;例如,对关系国民经济和国防安全的重大技术装备制造和关键共性技术研发,给予必要的政策支持;例如,制定重点领域装备技术政策,根据国民经济重点领域中长期发展的需要,制定科学合理、先进适用和相对稳定的装备技术政策;例如,调整进口税收优惠政策;例如,加大企业研发投入税前扣除等激励政策的力度……装备制造业将享受如此之多的政策支持条款,这是史无前例的。值得一提的是,加快振兴装备制造业,将鼓励订购和使用国产首台(套)重大技术装备。对订购和使用首台(套)国产重大技术装备的国家重点工程,可确定为技术进步示范工程,优先予以安排--这无疑也是一项重大的政策突破。这意味着国家将重点支持自主创新的项目,包括原始创新、集成创新和在消化吸收基础上再创新的项目。



分类:行业箴言 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 9
三坐标测量机在进行测量工作前要进行测头校正,这是进行测量前必须要做的一个非常重要的工作步骤,因为测头校正中的误差将加入到以后的零件测量中。而在触发式测头校正后的测针宝石球直径要比其名义值小,这使许多操作员感到奇怪,但是要解释原因,可不是一两句话能说清楚的。让我们从校正测头的原理说起。

1、为什么要校正测头:

校正测头主要有两个原因:为了得到测针的红宝石球的补偿直径和不同测针位置与第一个测针位置之间的关系。

坐标测量机在进行测量时,是用测针的宝石球接触被测零件的测量部位,此时测头(传感器)发出触测信号,该信号进入计数系统后,将此刻的光栅计数器锁存并送往计算机,工作中的测量软件就收到一个由X、Y、Z坐标表示的点。这个坐标点我们可以理解为是测针宝石球中心的坐标,它与我们真正需要的测针宝石球与工件接触点相差一个宝石球半径。为了准确计算出我们所要的接触点坐标,必须通过测头校正得到测针宝石球的半/直径。

newmaker.com

newmaker.com

在实际测量工作中,零件是不能随意搬动和翻转的,为了便于测量,需要根据实际情况选择测头位置和长度、形状不同的测针(星形、柱形、针形)。为了使这些不同的测头位置、不同的测针所测量的元素能够直接进行计算,要把它们之间的关系测量出来,在计算时进行换算。所以需要进行测头校正。

2、测头校正的原理:

测头校正主要使用标准球进行。标准球的直径在10mm至50mm之间,其直径和形状误差经过校准(厂家配置的标准球均有校准证书)。

测头校正前需要对测头进行定义,根据测量软件要求,选择(输入)测座、测头、加长杆、测针、标准球直径(是标准球校准后的实际直径值)等(有的软件要输入测针到测座中心距离),同时要分别定义能够区别其不同角度、位置或长度的测头编号。

用手动、操纵杆、自动方式在标准球的最大范围内触测5点以上(一般推荐在7~11点),点的分布要均匀。

计算机软件在收到这些点后(宝石球中心坐标X、Y、Z值),进行球的拟合计算,得出拟合球的球心坐标、直径和形状误差。将拟合球的直径减去标准球的直径,就得出校正后测针宝石球“直径”(确切的讲应该是“校正值”或“校正直径”)。

当其他不同角度、位置或不同长度的测针按照以上方法校正后,由各拟合球中心点坐标差别,就得出各测头之间的位置关系,由软件生成测头关系矩阵。当我们使用不同角度、位置和长度的测针测量同一个零件不同部位的元素时,测量软件都把它们转换到同一个测头号(通常是1号测头)上,就象一个测头测量的一样。凡是在经过在同一标准球上(未更换位置的)校正的测头,都能准确实现这种自动转换。

3、校正值比名义值小的原因:

在了解测头校正的原理后,我们就很容易解释测针校正值比名义值小的原因了。

a、触发式测头在原理上相当于是杠杆结构。触测时,必须使传感器能够触发(相当于开关断开)才能发出信号。由于测针(力臂)有一定的长度,所以在测针的宝石球接触标准球后,还要运行一段距离,才能使传感器触发,测针越长这段距离越大。因此造成触发信号的延迟,使拟合球的直径小于宝石球直径和标准球直径之和。当软件把拟合球的直径减去标准球直径(已输入)后,我们得到的校正后测针的“校正直径”就比其名义值小。

b、测针在触测过程中,会有稍许变形,加大了信号的延迟,也是造成这种现象的原因之一。

c、传感器(测头)的触发信号到达计数器,需要的时间是固定的。但是在这段时间内光栅读数的变化率,与测量机的触测速度有关。触测速度快时,测针的“校正直径”就小。

4、校正测头要注意的问题:

测针校正后的“校正直径”小于名义值,不会影响测量机的测量精度。相反,还会对触测的延时和测针的变形起到补偿的作用,因为我们在测量机测量过程中测量软件对测针宝石球半径的修正(把测针宝石球中心点的坐标换算到触测点的坐标),使用的是“校正直径”而不是名义直径。

在进行测头校正时,应该注意以下问题:

1)、测座、测头(传感器)、加长杆、测针、标准球要安装可靠、牢固,不能松动,有间隙。检查了安装的测针、标准球是否牢固后,要擦拭测针和标准球上的手印和污渍,保持测针和标准球清洁。

2)、校正测头时,测量速度应与测量时的速度一致。注意观察校正后测针的直径(是否与以前同样长度时的校正结果有大偏差)和校正时的形状误差。如果有很大变化,则要查找原因或清洁标准球和测针。重复进行2至3次校正,观察其结果的重复程度。检查了测头、测针、标准球是否安装牢固,同时也检查了机器的工作状态。

3)、当需要进行多个测头角度、位置或不同测针长度的测头校正时,校正后一定要检查校正效果(准确性)。方法是:全部定义的测头校正后,使用测球功能,用校正后的全部测头依次测量标准球,观察球心坐标的变化,如果有1至2个微米变化,是正常的。如果变化比较大,则要检查测座、测头、加长杆、测针、标准球的安装是否有牢固,这是造成这种现象的重要原因。

4)、更换测(不同的软件方法不同),因为测针长度是测头自动校正的重要参数,如果出现错误,会造成测针的非正常碰撞,轻者碰坏测针,重则造成测头损坏。一定要注意。

5)、正确输入标准球直径。从以上所述的校正测头的原理中可以得知,标准球直径值直接影响测针宝石球直径的校正值。虽然这是一个“小概率事件”,但是对初学者来说,这是可能发生的。

测头校正是测量过程中的重要环节,在校正中产生的误差将加入到测量结果中,尤其是使用组合测头(多测头角度、位置和测针长度)时,校正的准确性特别重要。当发现问题再重新检查测头校正的效果,会浪费宝贵的时间和增加大量的工作量。

以上是一个测量机的使用常识,希望对您有所帮助。
分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 134

逆向工程基本常识

在瞬息万变的产品市场中,能否快速地生产出合乎市场要求的产品就成为企业成败的关键,而往往我们都会遇到这样的难题,就是客户给你的只有一个实物样品或手板模型,没有图纸或CAD数据档案,工程人员没法得到准确的尺寸,制造模具就更为烦杂。

用传统的雕刻方法,时间长而效果不佳,这时候你就需要一个一体化的解决方案:从样品→数据→产品,逆向工程系统就专门为制造业提供了一个全新、高效的三维制造路线。

逆向工程通常是以专案方式执行一模型的仿制工作。往往拟制作的产品没有原始设计图档,而是委托单位交付一件样品或模型,如木鞋模、高尔夫球头、玩具、电气外壳结构等,请制作单位复制(Copy)出来。

传统的复制方法是用立体雕刻机或液压三次元靠模铣床制作出一比一成等比例的模具,再进行量产。这种方法属称类比式(Analog type)复制,无法建立工件尺寸图档,也无法做任何的外形修改,已渐渐为新型数位化的逆向工程系统所取代。

逆向工程是由高速三维激光扫描机对已有的样品或模型进行准确、高速的扫描,得到其三维轮廓数据,配合反求软件进行曲向重构,并对重构的曲面进行在线精度分析、评价构造效果,最终生成IGES或STL数据,据此就能进行快速成型或CNC数控加工。

IGES数据可传给一般的CAD系统(如:UG、PRO-E等),进行进一步修改和再设计。

另外,也可传给一些CAM系统(如:UG、MASTERCAM、SMART-CAM等),做刀具路径设定,产生数控代码,由CNC机床将实体加工出来。STL数据经曲面断层处理后,直接由激光快速成型方式将实体制作出来。

以上过程就是逆向工程的流程。

逆向工程应用领域相当广泛,有模具制造业、玩具业、游戏业、电子业、鞋业、高尔夫球业、艺术业、医学工程及产品造型设计等方面。
分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 0
目前,三坐标测量机的市场需求大、产品种类多。各厂家为满足用户需要,赢得量好信誉,不断推出精度高、性能好、使用方便、易于操作、又可满足用户一些特殊检测任务的测量机。尤其是软件开发越来越快,测量机自动化程度越来越高,市场竞争日趋激烈。但从坐标测量机的使用角度上看,如何选用适合的测量机以满足检测要求,又能达到最佳的性能价格比,并产生较高的经济效益,是广大用户关心的重要课题。下面介绍三坐标测量机的选用原则。

一、合理的测量精度
坐标测量机是检测工件尺寸与形位误差的仪器,首要的是精度指标应满足用户要求。选用时,一般可根据被测工件要求的检测精度与测量机给定的测量不确定度相对比,看测量机精度是否符合要求。

精度比对不是一个简单的比较过程。测量机的技术规范中一般只给出单轴测长和空间测长的两个不确定度公式及重复精度值。但在具体测件时需要将被测参数的测量不确定度限制在一定范围内。一般测量时,要测量很多测点。在形位测量时,更有大量测点参与并带来测量误差,精确计算是很难的。因此从经验出发,在一般测量中,测量不确定度应为被测工件尺寸公差带的1/5~1/3。例如某一被测箱体上二孔的孔距为500mm,公差带为15um,则所选用的测量机在500mm长度上的测量不确定度应不大于3um~5um。对于精密测量及复杂的形位测量要求还高,一般应为被测尺寸公差带的1/10~1/5。重要的是重复精度必须满足要求,因为系统误差还可以通过一定方法补偿,而重复精度应由测量机本身保证。

总之,用户应选用精度(包括重复精度)高一些的测量机。这不仅由于测量复杂件时,测点可能带入的误差比预想的要大(由于测头测杆变化或加长会引入更大的误差),而且测量机的精度会随使用次数增多而有所下降。

二、合乎要求的测量范围

测量范围的选择时选择测量机时的最基本参数。因为在测量范围内才能获得精确的测量值,超出了范围,测量就难于进行。选择测量范围时,应考虑以下几个方面。

1、工件的所需测量的部分,不一定是整个工件。如要测的部分集中在工件的某个局部,除了测量机的测量范围能覆盖被测参数之外,还要考虑整个工件能在测量机上安置,要求工件重量对测量精度不带来显著影响。为了把工件放入测量机中,应根据工件大小选择测量机。

2、Z轴与Z向空间高度的关系。Z轴行程是Z轴的测量范围,而Z向空间高度是工件能放得下的高度。

3、接长杆的问题。有的测头上有星形探针,这些探针在测量时往往要求超出工件的被测部分。一般工件尺寸为l时,要求测量范围L=l+2C,C为探针的长度。因此测量范围等于工件被测的最大尺寸再加上两倍的探针长度。

三、合适的测量机类型

测量机按自动化程度分为手动(或机动)与CNC自控两大类。选用时,应根据检测对象的批量大小、自动化程度、操作人员技术水平及资金投入大小去权衡。当然CNC测量机水平高、测速快,但测量的准备时间长、技术要求高、资金投入大。故应从经济效益的角度进行比较判定。

一般说,对于中等尺寸的工件,多采用移动桥式;对于小型工件,多采用悬臂式、仪器台式与移动桥式等;对于大型工件,则多采用龙门式;对于需回转测量的工件,可选用带分度台的测量机。

四、丰富的测量软件

对复杂的测量对象进行测量,测量机应有丰富的测量软件支持,以完成测量任务。如缺少某些软件,可根据被测对象向生产厂家索取。如果厂方提供了编程方法(多数厂家不提供),也可自行开发。

五、符合要求的测量效率

测量机运行速度与采样速度既是测量机效率高低的重要指标,又与自动化生产的要求密切相关。用于生产线或柔性加工线上的测量机,检测的时间必须满足生产节拍的要求。

六、功能齐全的测量头

测量头是测量机上重要的传感器件。它不仅直接影响测量精度,而且是决定测量机功能和测量效率的重要因素。

七、满意的经济效益

作为检测仪器,测量机的经济效益是投资购买的一项重要指标。虽然它不像生产机床那样便于计算,也不如机床那样可以较快地收回成本并创造效益,但作为保证生产质量的手段和环节,检测仪器有着特殊的重要性。

测量机的使用费用,主要取决于测量机的折旧费K、检测人员的工资G、测量所用的时间T及辅助材料和设备等杂费Q,即测量总费用:

M=T(K+G)+Q

测量机效益的关键在于使用时间T。因此在考虑测量机资金的投入时,关键在于了解它的使用效率。如果使用效率高,则经济效益亦高。如果使用效率不很高,而又易于在当地解决测量问题,则应委托或协作检测。只付检测费,比购置一台测量机更经济。当然有的场所,测量对象极为精密,不适宜搬动,有的系军工保密件等,此时配置一台坐标测量机具有特殊性,也是必须的。
分类:三坐标ABC | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 0

地震来袭,我们一起祈福平安!

致所有来到这里,看到这篇文章的你:

大家已经知道,我国四川地区12日遭遇了严重的地震,波及10多个省市,造成了让人焦急痛心的伤亡灾难。在此,我们号召:让我们心心相系,行动起来,一同为远方的同胞们祈福!祝愿所有的灾区同胞和救援人员平安顺利!

让我们为灾区人民献上最诚挚的祝福:愿逝者安息,生者平安!

分类:资讯互动 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 168

国务院公告

为表达全国各族人民对四川汶川大地震遇难同胞的深切哀悼,国务院决定,2008年5月19日至21日为全国哀悼日。在此期间,全国和各驻外机构下半旗志哀,停止公共娱乐活动,外交部和我国驻外使领馆设立吊唁簿。5月19日14时28分起,全国人民默哀3分钟,届时汽车、火车、舰船鸣笛,防空警报鸣响。


于此,西安力德测量设备有限公司全体员工向遇难同胞致哀。





分类:活动回顾 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 0

精密测量仪器提高齿轮行业产品质量

目前,国内缺少齿轮测试仪器和设备,由此造成全国年产2000多万台齿轮箱的质量缺乏可靠的测试数据。为彻底改变齿轮行业零部件内在质量的落后状况,专家指出,必须重视和加强测试仪器和设备的开发。
   目前,全国齿轮行业中大约只有300家齿轮生产厂具有仪器基本配套的计量室,总计约有三坐标测量仪200多台,且大多从国外进口;各类(机械、光电、数控)齿轮测量仪器1000余台,其中齿轮测量中心30余台,总成测试仪器、蜗轮付检查仪约10余台,变速箱试验台和驱动桥试验台不超过50台;圆度仪、测长仪、光学分度头、粗糙度仪、投影仪、万工显等各类测量仪器500余台。其余约200家齿轮生产厂几乎没有精密测量仪器,部分企业除了万能量具外,没有一台测量仪器。
   专家指出,为进一步提高齿轮行业产品质量和竞争力,应尽快配备相应的各类精密测试仪器。在今后几年中,大中型齿轮企业应配备三坐标测量机、齿轮测量中心和其它精密测量仪及配套完整的中心计量室,小型企业也要配备必要的精密测量仪器。
分类:行业箴言 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 238

    机床是制造业的母机,特别是代表了装备制造业核心技术的高档数控机床技术,更是一国工业发展水平及综合国力的直接体现。

    在著名专家谢华锟眼里,刀具量仪作为现代制造业的“利齿”和“慧眼”,人们对其重视程度正愈来愈重高。特别自从进入21世纪以来,制造业的进步,汽车制造业、造船业、飞机制造业,模具制造业、航空航天业的发展,极大地带动了包括量具、测量仪器在内的整个工具行业的技术进步,量具量仪也逐步开始向高端产品发展过渡。

    谢华锟回忆,曾几何时,国家一直提倡“重主机、轻工具”的战略思想,这使得国内量具量仪的发展环境一度十分困难,一些主要的测量仪器厂甚至撤消了其精密量具量仪车间。时至今日,尽管对量具量仪的重视程度还有所欠缺,但几何量测量仪器领域近年来的发展不可小视。

    其中,作为几何量测量仪器代表产品的三坐标测量仪、齿轮测量仪器、工位量仪(在线测量)等,随着测量技术的成熟、国内外市场的逐步开放,这些产品技术都取得了长足进步,尤以齿轮测量仪器发展最为迅速。

    不到十年之前,我国的齿轮测量仪器市场几乎完全由进口产品占据,由低端到高端的产品市场均受制于国外。但近十年的跨越式发展已经实现了80%的市场国产化,而仅在精度要求较高、国内产品仍达不到标准或者某些独资企业的产品市场才由进口齿轮测量仪器占据。由机械式应用国外产品到逐步控制整个国内市场,这确是一个成功的国产化案例。一些发展较好的先进公司还正逐步跨出国门,走向国际市场,如哈尔滨精达测量仪器有限公司,其部分产品已经代销国外。

查看更多...

Tags: 三坐标测量机 精密 量仪

分类:行业箴言 | 固定链接 | 评论: 0 | 引用: 0 | 查看次数: 141
